動作說明：

1、明流不可洗機型：A、B、C、D口封死，無洗滌系統，進料過濾時，閥l開啓，壓力調節閥調節流量和壓力， 水嘴出液。壓榨時，閥1關閉，開啓閥3，F進榨水，進行隔膜壓榨。壓榨結束後，開啓回流閥，排出壓榨水。
2、明流可洗機型：C、D口封死，進料過濾時，閥1開啓，壓力調節閥調節流量和壓力，水嘴開啓出液；壓榨時， 閥1關閉，開啓閥3，F進水，進行隔膜壓榨。壓榨結束後，開啓回流閥，排出壓榨水。洗滌時，閥1關閉，洗滌闆上的水嘴關閉。開閥2、4、5，A、B口進洗滌水洗滌。
3、暗流不可洗機型：A、B口封死，無水嘴出液、進料時，閥l開啓，閥6、7出液。壓榨時，閥l關閉，開啓閥3，F進水，進行隔膜壓榨。壓榨結束後，開啓回流閥，排出壓榨水。
4、暗流可洗機型：無水嘴出液，進料過濾時，關閉閥4、5，閥1開啓進料，開啓閥6、7出液。壓榨時，閥1關閉， 開啓閥3，F進水，進行隔膜壓榨。壓榨結束後，開啓回流閥，排出壓榨水。若要交叉洗滌，首先開啓閥2、4、 7，關閉閥l、5、6，洗滌水從A、C口進入洗滌闆，從B、D口排出，然後關閉閥1、4、7，開啓閥2、5、6，洗滌水從B、D口進入洗滌闆，從A、C口排出。

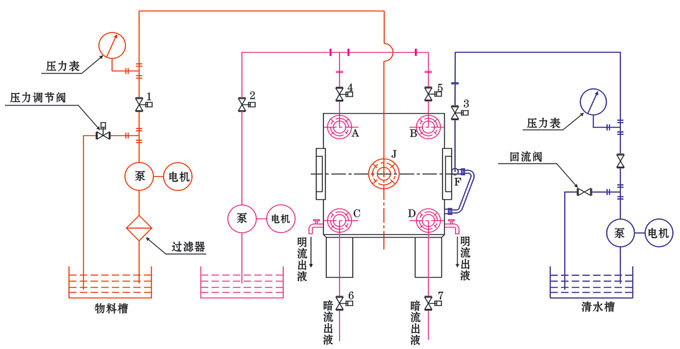

廂式PP隔膜壓濾機管道說明示意圖：

注：
1、洗滌系統和反吹系統可根據用戶工藝條件而選定；
2、各閥門應盡量靠近止推闆安裝，且減少彎道；
3、壓榨介質可以用：水、油、空氣等。

PP隔膜壓濾機技術特點：

1、PP隔膜濾闆采用聚丙烯和進口彈性體模壓而成，強度高、重量輕、耐腐蝕、無毒、無味。
2、提高濾餅含固率，使濾餅強度提高，卸餅容易。
3、隔膜擠榨技術的應用，可以壓實濾餅中的裂縫，使得洗滌時間短、效果好、洗滌用水量小。
4、采用進料壓強爲0.6Mpa—1.6Mpa，壓榨壓強爲0.6Mpa一2.5Mpa的過濾壓力，确保形成濾餅的最佳條件，進行加壓過濾。
5、PP隔膜壓濾機還可配置自動拉闆等系統，它隻需操作電控櫃上控制按鈕即可實現自動化控制，大大減少工作強度。提高工作效率。
6、可直接将含水率95％以上的污泥(如：工業污泥、城鎮污水)一次性脫至55％-38％的水平，取得了污泥機械 脫水技術革命性的突破。

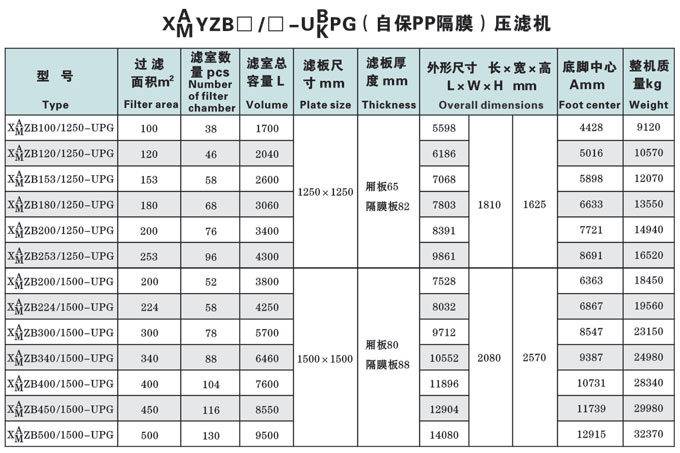

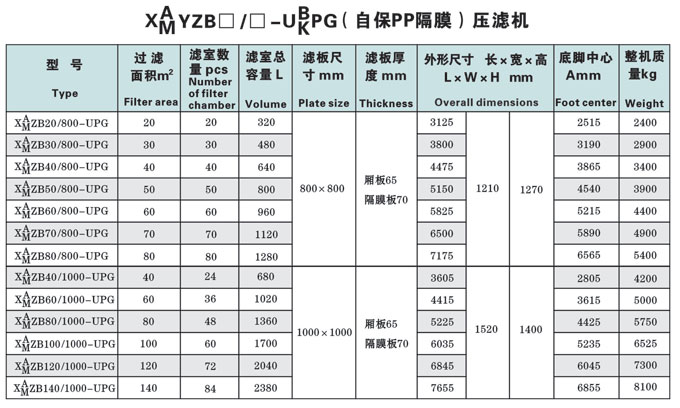

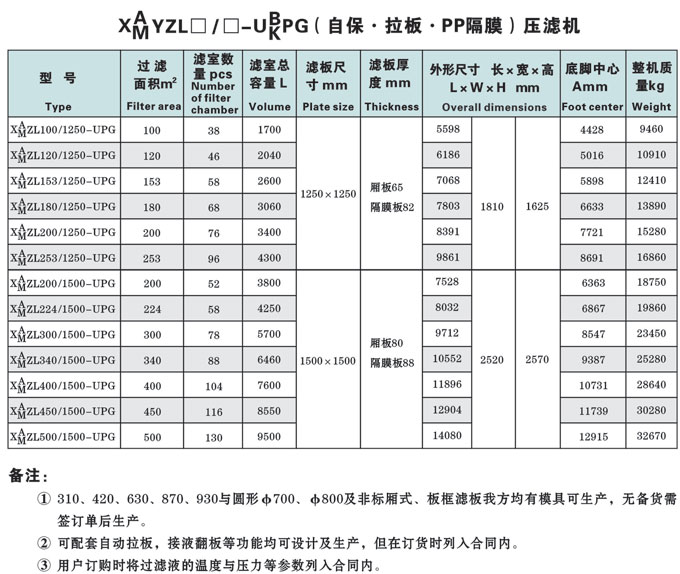

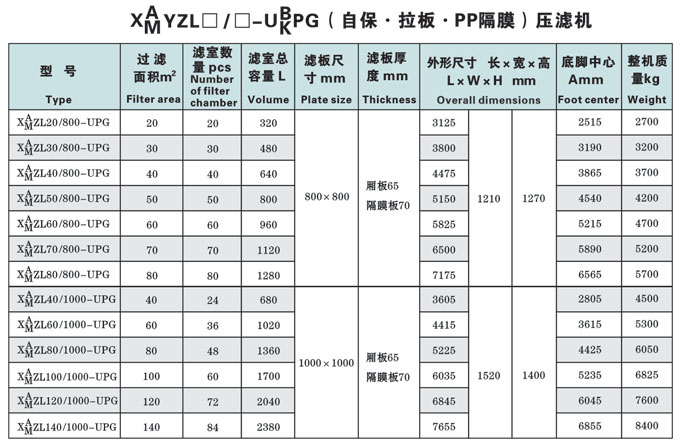

技術參數：
由于同一型号壓濾機配置有很多種，圖表中的技術參數隻能作爲參考，所以具體參數需要根據客戶的實際需求，以恒達公司技術部提供的數據或圖紙爲準。
